使用參數: 最高壓力:1.8MPa 最高溫度:220℃ 最高轉速:100rpm 適用介質:飽和蒸汽,、過熱蒸汽、水、過熱水等 結構特點: 此類旋轉接頭針對干燥行業雙錐干燥設備而專門設計制作。采用性能可靠的球面摩擦密封結構,能自動調心,,自動補償,,可是與旋轉精度較低,,同心度不好的設備中,;內部僅有四個零部件,,這種簡單而有效的結構,使其維護更方便,;可靠的材料保證及經過精研的球面與底平面,,能提供足夠的使用壽命。

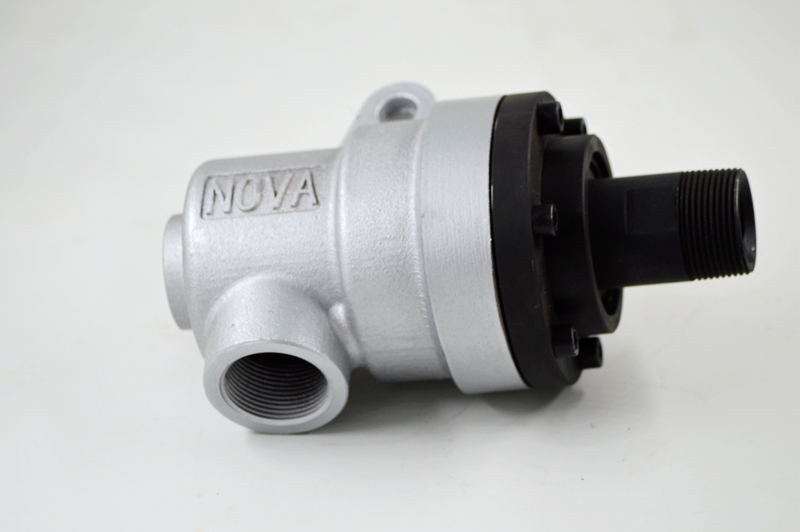

“蒸汽旋轉接頭 (SA)高溫專用接頭”其他說明
規格 |
訂貨編號 |
K |
I |
L |
L1 |
L3 |
L5 |
L6 |
H1 |
H3 |
20A |
SAMTS020A·01 |
R3/4"-RH |
Rc3/4" |
161 |
116 |
136 |
42 |
101 |
45 |
45 |
SAMQS020A |
φ 30 |
25A |
SAMTS025A·01 |
R1"-RH |
Rc1" |
179 |
124 |
153 |
49 |
109 |
50 |
50 |
SAMQS025A |
φ 35 |
32A |
SAMTS032A·01 |
R1-1/4"-RH |
Rc1-1/4" |
199 |
149 |
167 |
52 |
131 |
60 |
60 |
SAMQS032A |
φ 45 |
40A |
SAMTS040A·01 |
R1-1/2"-RH |
Rc1-1/2" |
230 |
168 |
193 |
59 |
140 |
65 |
65 |
SAMQS040A |
φ 50 |
50A |
SAMTS050A·01 |
R2"-RH |
Rc2" |
260 |
188 |
217 |
61 |
157 |
70 |
75 |
SAMQS050A |
φ 60 |
65A |
SAMTS065A·01 |
R2-1/2"-RH |
Rc2-1/2" |
352 |
213 |
243 |
75 |
183 |
88 |
85 |
SAMQS065A |
φ 75 |
80A |
SAMTS080A·01 |
R3"-RH |
DN80PN16 |
383 |
237 |
265 |
84 |
218 |
130 |
95 |
SAMQS080A |
φ 90 |
90A |
SAMTS090A·01 |
R3-1/2"-RH |
DN80PN16 |
450 |
272 |
311 |
91 |
246 |
130 |
105 |
