2a,、2b由螺釘連在一起,經密封圈5與固定殼體相連,固定不動,。壓力油從殼體孔P1通入,經零件2a、2b上的孔道進入密封平面上的長槽,再通過1a上的孔道流入軸中心孔8,最后由孔8流入液壓缸或者其他部件。
間隙7間的壓力環帶形成了液壓控制機構,。使固定件與旋轉件保持一定的間隙,如果由于外界的干擾使間隙發生變化,由液壓反饋控制會使其間隙恢復原來的大小,。
因此固定件與旋轉件在工作時互不接觸,只產生黏性的液體摩擦,。在高速旋轉接頭中,德威邇公司首次引用了液壓反饋控制密封間隙系統,使密封間隙不受外界干擾力的影響,固定件與旋轉件間始終保持液體摩擦,
減小了摩擦和磨損,延長了旋轉接頭的使用壽命,
為反饋控制式旋轉接頭的研發和設計提供依據,。
卷取機是將熱軋或冷軋鋼材卷取成卷筒狀的軋鋼車間輔助設備，在熱帶鋼連軋機（熱連軋機組）,、冷帶鋼連軋機和線材軋機上布置在成品機座之后,；在單機座可逆冷帶軋機上則安裝在軋機的前后。此外,，續酸洗機組,、縱剪、退火,、涂層等各種精整機組中,。卷取機在很多行業有應用，冶金行業鋼板卷取機最具代表性,，驅動來自電力，流體,。卷取機在很多行業都有應用,。卷取機是將產品卷成卷的機械設備。
就復雜程度而言,，冶金行業的鋼板卷取機具有代表性,。卷取機驅動來自電力、流體等,。卷取機一般構成有核心設備卷筒（卷軸）,、輔助卷取設備（輔助成型設備）助卷輥（成形輥）等,。在產品卷取過程中，產品主要在卷軸上成型,，卷軸一般由電機拖動,，輔助卷取設備助卷輥一般采用電機拖動進行轉動。

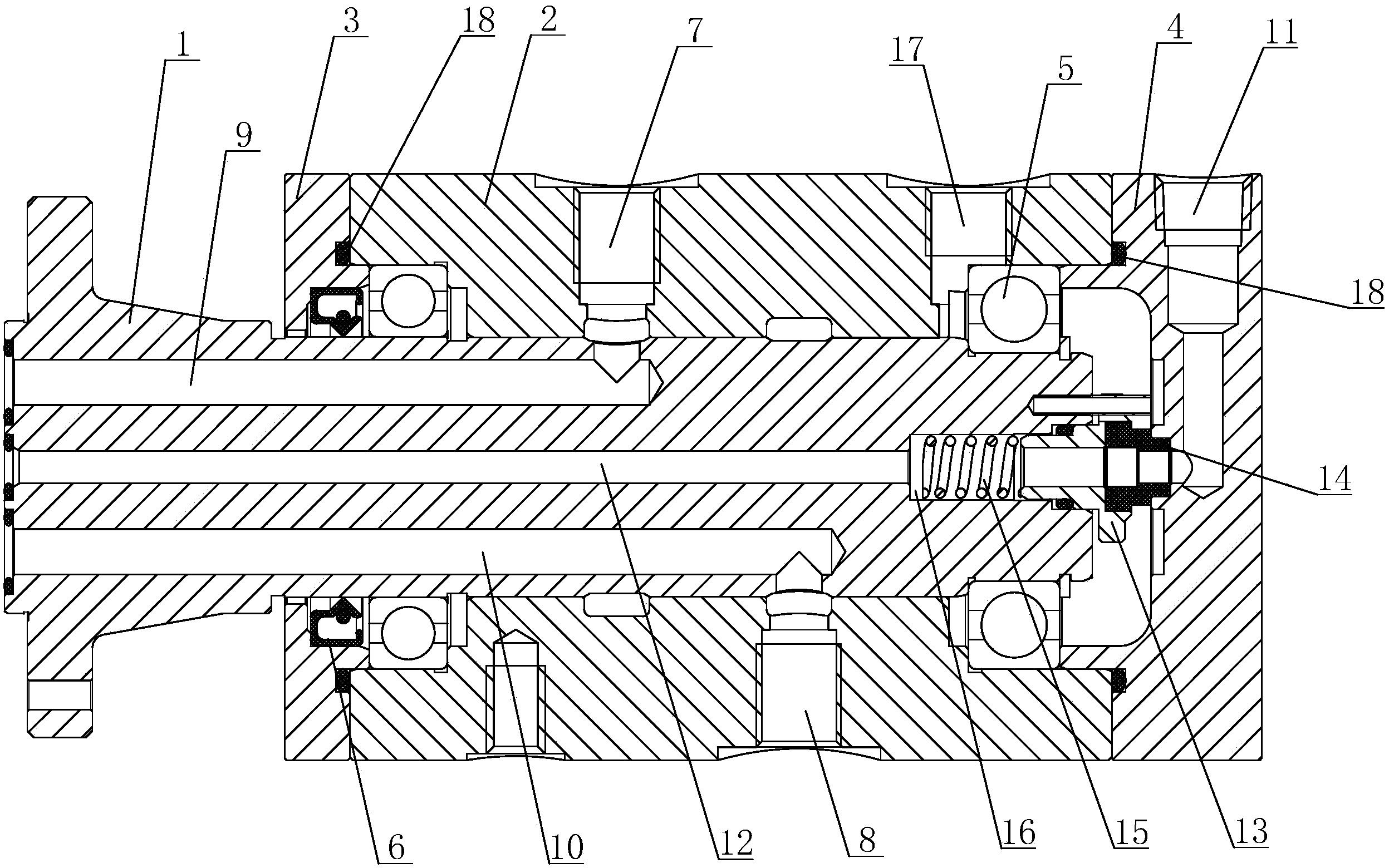

流壓缸驅動助卷輥移動,，以幫助順利成卷,。目前在中國大陸生產的高轉速高壓力360°旋轉接頭,一般采用間隙密封,而密封間隙會由于外界干擾而發生變化,導致磨損加劇或泄漏增加。尤其是大直徑的高速旋轉接頭,這個問題更為突出,為保證整機質量,該元件往往依賴進口,而進口件價格昂貴,對于解決這個問題,國內現在無成熟的解決辦法,。針對上述問題,在旋轉接頭動密封處采用間隙密封,并引入液壓反饋控制密封間隙系統,改善了高速旋轉接頭的性能,。梅爾技術所設計的高速旋轉接頭結構如圖1所示,旋轉接頭的兩端由滾動軸承支承,有2個進出油口,3個外泄油口。其中關鍵部件是襯套,它由1a,、1b,、2a、2b4個零件組成,1a,、1b由螺釘連在一起,經密封圈3與轉動軸4相連,隨軸一起回轉,。
