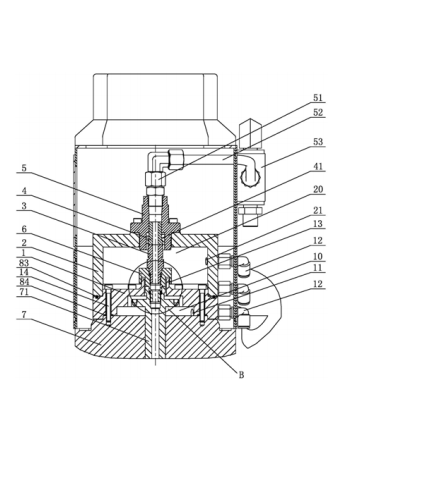

一種立式加工中心
直連式主軸中心出水結構,，其特征在于，包括中空的底座,、旋轉接
頭安裝座和旋轉接頭,，所述的底座固定在電機體的上端，所述的旋轉接頭安裝座設置在所
述的底座的上側,，所述的旋轉接頭設置在所述的旋轉接頭安裝座上,，所述的旋轉接頭由密
封體、浮動體和法蘭體組成,，所述的密封體設置在所述的旋轉接頭安裝座的內側,，所述的浮
動體設置在所述的密封體的上側并通過彈簧浮動安裝于所述的法蘭體的內側，所述的法蘭
體設置在所述的旋轉接頭安裝座的上端,，所述的法蘭體的上端經管接頭和管道與梭動閥連
接,，所述的底座的上端扣設有旋轉過渡接頭，所述的旋轉過渡接頭與所述的底座的上端之
間形成迷宮環,，所述的旋轉過渡接頭的上部與所述的密封體的下部螺紋連接,，所述的旋轉
過渡接頭的下部與電機旋轉軸的頂端螺紋連接，所述的旋轉接頭安裝座的側壁上安裝有若
干第一排水接頭,，所述的若干第一排水接頭分別與所述的旋轉接頭安裝座的內腔相通,。
2 .根據權利要求1所述的一種立式加工中心直連式主軸中心出水結構，其特征在于,，所
述的底座的上端一體設置有上凸的凸環,，所述的旋轉過渡接頭的側壁設置有環槽，所述的
凸環伸入所述的環槽內,，所述的凸環的上端面與所述的環槽的頂面之間形成第一間隙,，所
述的第一間隙的高度與所述的浮動體的行程相適配，所述的凸環的外側面與所述的環槽的
外側面之間形成第二間隙,，所述的第二間隙的寬度為0 .3～0 .8mm,。
3 .根據權利要求1所述的一種立式加工中心直連式主軸中心出水結構，其特征在于,，所
述的旋轉過渡接頭與所述的密封體之間安裝有第一密封圈,，所述的旋轉過渡接頭與所述的
電機旋轉軸之間安裝有第二密封圈，所述的旋轉接頭安裝座與所述的底座之間安裝有第三
密封圈，所述的底座止口定心并通過螺釘固定在所述的電機體的上端,，所述的底座與所述
的電機體之間安裝有第四密封圈,。
4 .根據權利要求1所述的一種立式加工中心直連式主軸中心出水結構，其特征在于,，所
述的旋轉接頭安裝座通過所述的底座的止口外圓定心定位安裝在所述的底座的上側,，所述
的旋轉接頭安裝座的外徑接近所述的電機體的上端的外徑，所述的旋轉接頭安裝座的內腔
為加大的內腔,，所述的旋轉過渡接頭的上部位于所述的旋轉接頭安裝座的內腔內,。
5 .根據權利要求4所述的一種立式加工中心直連式主軸中心出水結構，其特征在于,，所
述的旋轉接頭安裝座的側壁上開設有若干第一排水孔,，每個所述的第一排水孔與一個所述
的第一排水接頭相通。
6 .根據權利要求1所述的一種立式加工中心直連式主軸中心出水結構,，其特征在于,，所
述的底座的側壁的底部安裝有若干第二排水接頭，所述的若干第二排水接頭分別與所述的
底座的內腔相通,。
7 .根據權利要求6所述的一種立式加工中心直連式主軸中心出水結構,，其特征在于，所
述的底座的側壁的底部開設有若干第二排水孔,，每個所述的第二排水孔與一個所述的第二
排水接頭相通,。
8 .根據權利要求1所述的一種立式加工中心直連式主軸中心出水結構,，其特征在于,，所
述的旋轉過渡接頭的配合面處的同軸度、圓度,、圓柱度,、垂直度、平行度以及對稱度控制在
0 .008mm以內,，影響動平衡的內外圓的同軸度,、圓度和圓柱度控制在0 .03mm以內。
9 .根據權利要求1
-
8中任一項所述的一種立式加工中心直連式主軸中心出水結構,，其
特征在于,，所述的底座的配合面處的圓柱度、垂直度和平行度控制在0 .008mm以內,，平面度
控制在0 .005mm以內,。
210 .根據權利要求9所述的一種立式加工中心直連式主軸中心出水結構，其特征在于,，
所述的旋轉接頭安裝座的配合面處的同軸度,、圓柱度、垂直度和平行度控制在0 .008mm以
內，平面度控制在0 .005mm以內,。
