技術參數接頭材質： |
碳鋼42CrMo4,、不銹鋼304（SS）、表面硬化處理的不銹鋼（SH） |
|
密封材質： |
增強聚四氟乙稀帶預緊不銹鋼彈簧（特點：可用于各種腐蝕性介質,，可耐高溫,，預緊彈簧使得密封在真空條件下仍然有效） |
|
密封形式： |

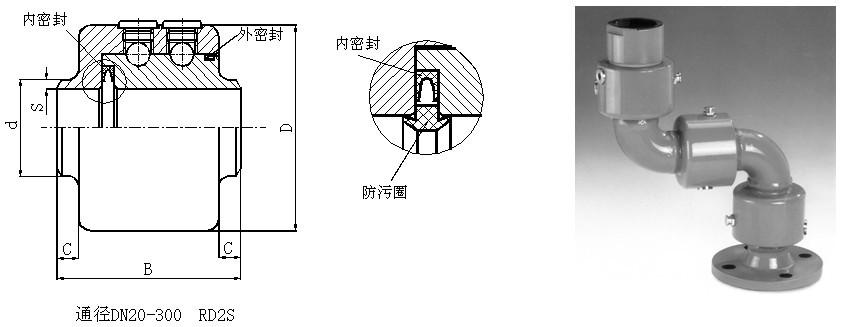

內密封標準配置為U形圈帶預緊不銹鋼彈簧，也可以根據客戶要求加裝防污圈（見上圖）,，用于有較多顆粒雜質的介質,，保護U形圈不被磨損；外密封的標準配置為防塵圈,，保護滾珠,。外密封可以根據客戶要求，改為U形圈,，用于接頭工作于外界有壓力介質的環境,。 |
|
工作溫度： |
－50℃～＋260℃
|
|
最高轉速： |
30轉/分鐘(如需高速請垂詢)
|
|
連接方式： |
與鋼管對焊，焊接坡口為30°,。由于焊點離密封件很近,，故供貨為散件供貨，焊后再裝入密封和滾珠,。 |
|
承受外力的能力： |
如果接頭需要承受較大徑向力,、軸向力或非旋轉方向的扭力請垂詢。 |
|
潤滑保護： |
RD2S系列接頭內已有耐久性潤滑脂,，使用期內無需維護,。根據客戶特殊要求，也可以加裝潤滑油注油口,。
|
|
組合方式： |
可以根據要求提供8種法蘭組合結構（詳見下頁）,。 |
訂貨示例：
|
接頭系列 |
通徑DN |
焊管外徑d |
焊管壁厚S |
防污圈 |
接頭材料 |
|
RD2S
|
見下表
|
見下表
|
見下表
|
標準配置無此項
|
碳鋼此項不填
|
|
|
|
|
|
P:表示帶防污圈
|
SS: 表示不銹鋼
|
|
|
|
|
|
|
SH:接頭體為硬化不銹鋼，球為碳鋼
|
尺寸及工作壓力
接 頭
型 號 |
通徑
DN
|
d×S（焊管外徑×壁厚） |
D |
B |
C |
工作壓力
碳鋼 不銹鋼 |
|
100bar |
250bar |
400bar |
碳鋼 |
SH |
SS |
|
RD2S-DN20
|
20 |
- |
|
26.9×3.9 |
72 |
90 |
12.5 |
420
bar |
340
bar |
100
bar |
|
RD2S-DN25
|
25 |
- |
|
33.7×4.6 |
78 |
90 |
12.5 |
|
RD2S-DN32
|
32 |
- |
|
42.4×4.9 |
88 |
90 |
12.5 |
|
RD2S-DN40
|
40 |
- |
|
48.3×5.1 |
98 |
90 |
12.5 |
|
RD2S-DN50
|
50 |
- |
|
60.3×5.5 |
118 |
100
|
13.5 |
|
RD2S-DN65
|
65 |
- |
73.0×7.0 |
76.1×8.6 |
133 |
110
|
13.5 |
250
bar |
160
bar |
|
RD2S-DN80
|
80 |
- |
88.9×7.6 |
- |
139 |
110 |
13.5 |
|
RD2S-DN100
|
100 |
- |
114.3×8.6 |
- |
175 |
110 |
14.5 |
|
RD2S-DN125
|
125 |
139.7×8.7 |
141.3×9.5 |
- |
218 |
140 |
17.5 |
|
RD2S-DN150
|
150 |
168.3×7.1 |
- |
- |
250 |
155 |
22.5 |
100
bar |
64
bar |
40
bar |
|
RD2S-DN200
|
200 |
219.1×8.2 |
- |
- |
330 |
180 |
22.5 |
|
RD2S-DN250
|
250 |
273.0×9.3 |
- |
- |
375 |
185 |
22.5 |
|
RD2S-DN300
|
300 |
323.9×9.5 |
- |
- |
455 |
195 |
25.0 |
|
