時間：2017-06-22 來源：液壓旋轉接頭 作者：德威邇 點擊:812次

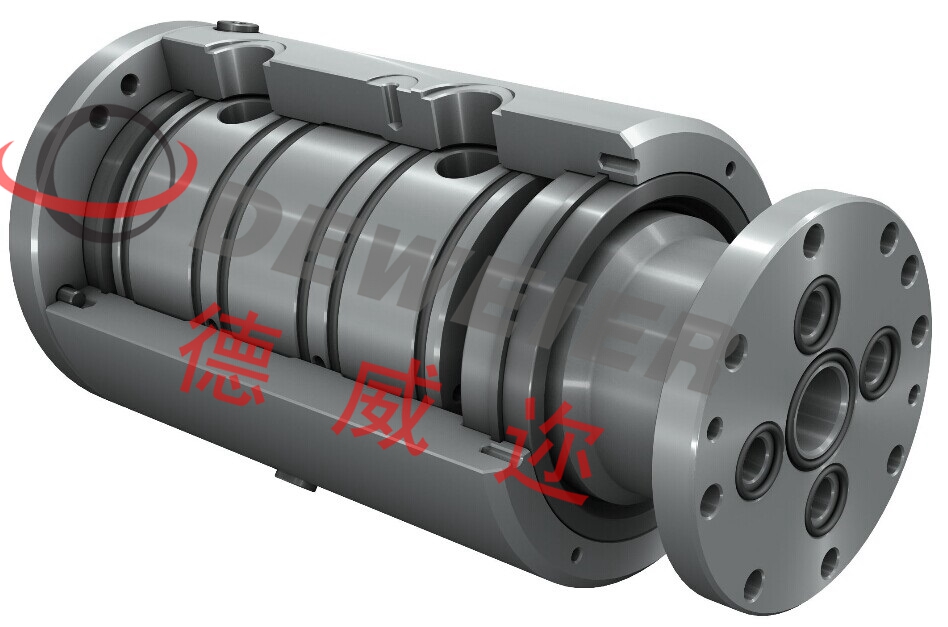

液壓多通路旋轉接頭根據現代化連接設備連鑄機軋輥特點而設計的,它前所未有接頭形體的絕大部分深入到輥?zhàn)永锩?外面僅露出管道連接彎頭,有利于輥道流與流之間的空間布置.旋轉接頭的密封結構設計,除采用了平衡型密封設計處,還改變了原來軸向串列式為獨特的倒置內藏密封式,這樣,不但減少了軸向長度,而且使殼體結構成為一體,更利于接頭的拆裝與維護.
使用條件
最高壓力:1.7MPa
最高溫度:140℃
最高轉速:300rpm
適用介質:水、熱水,、液壓油,、冷卻劑等
安裝知識
1、旋轉接頭在搬運和存放過程中應避免撞擊和摔落,，以免損壞接口及內部零件,。
2、盡可能裝機同心,，以確保旋轉接頭的良好運轉,。
3、螺紋連接的旋轉接頭在安裝時,，應注意內,、外管的螺紋向是否滾筒的旋轉方向?qū)?yīng)，且內外管的螺紋旋向也應一致,。
4,、旋轉接頭與管道之間的連接，必須使用軟管相連接（我們公司推薦使用擾性好的金屬軟管）,，絕對禁止剛性連接,。
5、旋轉接頭的出入口盡可能直接與軟管相連接,。以減輕接頭輔重,，延長使用壽命。
6,、內管的裝配,，注意尺寸的配合及重量的輔助支撐。內旋式旋轉接頭的內管與接頭的配合推薦使用H8/e7的公差配合。
7,、旋轉接頭的支撐與止轉應恰當,，一般桿直徑應比止轉孔小2mm，以免影響旋轉接頭的自由調節與補償,。
用于旋轉接頭與設備連接的各種連接方式(客戶可根據使用設備的具體結構設置各種不同類型的連接方式
旋轉接頭的日常維護知識
1,、應保持旋轉接頭滾筒及管道內部的清潔。對新設備應特別注意,，必要時需加過濾器,，以避免異物對旋轉接頭造成的異常磨損。
2,、因機器長期不使用會導致旋轉接頭內部的結垢與起銹,，請注意如再使用時會有卡死或滴漏情形的發生。
3,、帶有注油裝置的請定期注油,，確保旋轉接頭軸承運轉的可靠性。
4,、流通熱體介質的旋轉接頭應逐漸生溫,，避免溫度急變。
