液壓裝置的特殊間隙密封結構的旋轉接頭包括第三O形環1，外管2,，端蓋3,，第一內六角頭螺釘4，第一O形環5,，第一油封如圖6所示,，第一深溝球軸承7，第一軸保持件8,，殼體9,，第二深溝球軸承10，第二O形環11,，尾蓋12,，A六角柱形螺栓13，第二軸14 ,，第二油封15,，平密封旋轉接頭16，油入口17,，空氣入口18,，出油口19，泄漏孔20,，泄漏通孔22等,。

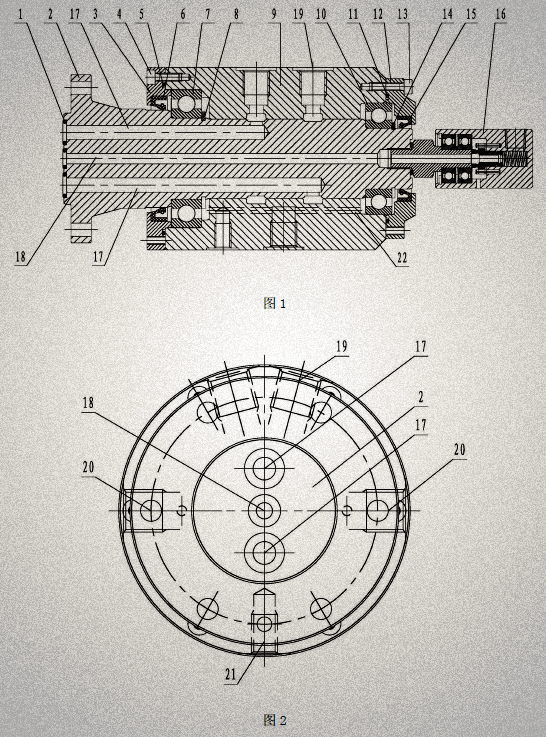

如圖所示。如圖1所示,，ML03R006間隙密封多通道旋轉接頭包括殼體9和設置在殼體9中的外管2.殼體9設置有端蓋3和尾端12.端蓋3和尾蓋12分別通過第一六角頭螺釘4和第二內六角螺釘13固定在殼體9上,，端蓋3和尾帽12裝配在外管2上;端蓋3和外管2由第一O形環5和第一油封6密封，并且尾蓋12連接到外管2通過第二O形環11和第二油封15密封，第二O形環11和第二油封15通過第一深溝球軸承7和第二深溝球軸承10安裝在殼體9中,。溝槽球軸承7和第二深凹槽球軸承10分別由第一軸墊圈8和第二軸墊圈14固定,。如圖2所示，外管2設置有兩個進油孔17,，在端口處設置有第三O形環1的入口孔18的入口和入口孔17的入口和入口孔18的入口;殼體9的外圓周設有兩個出油孔19,，孔20，防轉孔21,，殼體9的內表面設有兩個與進油孔17和油相通的環形槽出口孔19;在殼體9內設置有兩個泄漏孔,。通孔22和泄漏孔22分別與第一深溝球軸承7和第二深溝球軸承10連通，泄漏通孔22與第二深溝球軸承10連通,。泄漏孔20,，用于連接外管2和殼體9，并且外管2的端部與旋轉軸端部之間的流體連接設置有螺栓連接結構,。外管2的端部用螺栓固定在旋轉軸端,，外管2的后端安裝有高速旋轉接頭外管2和外殼9采用間隙密封，密封性好,，泄漏量低,，液壓系統工作穩定，高效,。
http://xiaoxinnc.com/data/rssmap.html
ML03R006間隙密封結構多通道旋轉接頭工作原理及工作流程：如圖1,，圖2所示，流體介質如油通過進氣孔17進入外管2,，通過進氣孔17進入環形槽,，并且油通過油孔19排出。由于外管2和殼體9被間隙密封,，從出油口17排出的油對第一深溝球軸承7具有小的泄漏,，并且第二深凹槽滾珠軸承10和殼體9之間的空間和油通過泄漏通孔22通過泄漏孔20泄漏。第一油封6和第二油封15分別設置在端蓋3和尾蓋12與外管2之間,，并且耐磨性,，低摩擦性，小壓縮性和拉伸性優異,。
